1、概述

DH31XX是一款线性霍尔效应传感器，可按比例响应磁通量密度。DH31XX内部电路包含霍尔传感器、线性放大器和推挽输出级电路。具有高速、低噪声输出特性，在-40℃至125℃ 的宽温度范围内实现线性性能。可用于消费类、工业类各种磁场检测。DH31XX具有高灵敏度，可以准确的反应微弱磁场的变化。当不存在磁场时，模拟输出 1/2 VDD。输出会随施加的磁通量密度呈线性变化。多种灵敏度可供用户选择。南北磁极产生唯一的电压。DH31XX可检测垂直于封装顶部的磁通量。采用高品质SOT-23-3L,TO-92S,DFN1616 封装以适配各种应用。

2、产品特点

比例式线性霍尔效应磁传感器

轨到轨模拟输出

低噪声输出电压

宽工作电压范围:3.0V~5.5V

低功耗:4.5mA@3.3V VDD

5.4mA@5.0V VDD

高速30KHz带宽

1/2VDD 静态输出，可检测N极和S极磁场

多灵敏度可选:

1.00mV/Gs;DH3101系列@VDD=3.3V

1.65mV/GS DH3102系列@VDD=3.3V

2.25mV/GsDH3103系列@VDD=3.3V

3.30mV/GsDH3105系列@VDD=3.3V

6.60mV/GsDH3110系列@VDD=3.3V

8.90mV/GsDH3113系列@VDD=3.3V

1.50mV/GsDH3101系列@VDD=5V

2.50mV/Gs;DH3102系列@VDD=5V

3.40mV/GsDH3103系列@VDD=5V

5.00mV/Gs DH3105系列@VDD=5V

10.00mV/Gs DH3110系列@VDD=5V

13.50mV/Gs DH3113系列@VDD=5V

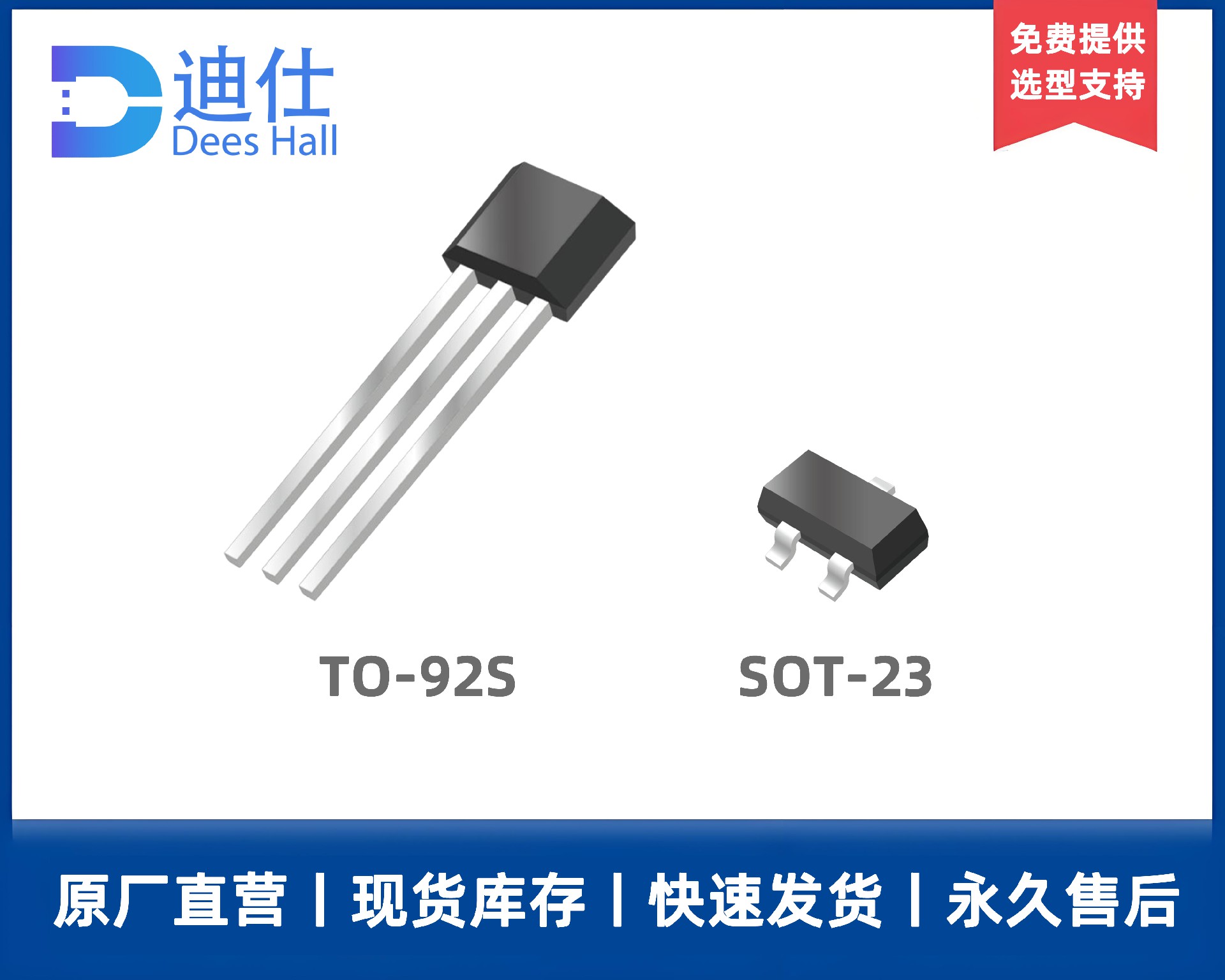

封装类型:SOT-23-3L、TO-92S、DFN1616

工作温度范围:-40℃~125℃

符合RoHS标准

3、典型应用

电流传感器

电机控制

位置检测

震动传感，液位传感，称重传感器接近开关

旋转编码器
