霍尔元件的封装技术：SMD与DIP封装的优缺点对比

霍尔元件的封装技术中，SMD（表面贴装器件）和DIP（双列直插封装）是两种常见形式，它们在尺寸、生产效率、应用场景等方面各有优缺点。以下是两者的详细对比：

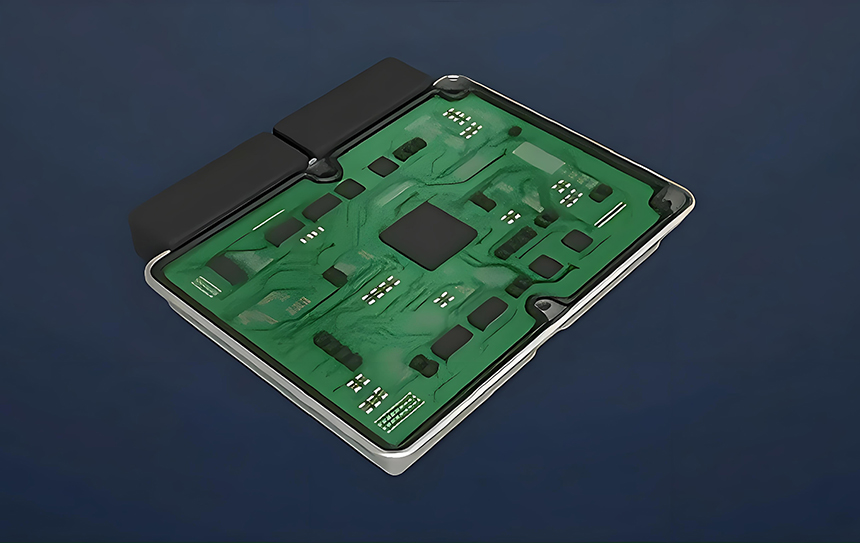

SMD封装的优点

1. 体积小、重量轻
   SMD封装的霍尔元件尺寸较小，适合高密度电路板设计，有利于产品的小型化和轻量化，尤其适用于便携式设备（如智能手机、可穿戴设备等）。

2. 自动化生产效率高
   SMD封装适合通过贴片机进行自动化生产，生产效率高，适合大规模生产，且焊接质量稳定，减少了人工操作带来的误差。

3. 高频性能好
   SMD封装的引脚短，电感和电阻小，适合高频应用，能够提供更好的信号传输性能。

4. 抗震性能强
   SMD元件直接焊接在PCB表面，连接牢固，抗震性能优于DIP封装，适合振动环境下的应用。

SMD封装的缺点

1. 焊接工艺要求高
   SMD封装需要回流焊等高温工艺，对焊接设备和工艺要求较高，若焊接不当可能导致元件损坏。

2. 维修难度大
   SMD元件体积小，焊接后拆卸和维修较为困难，通常需要专业设备和技术。

3. 成本较高
   SMD封装的设备和工艺成本较高，初期投资较大，适合大规模生产以分摊成本。

DIP封装的优点

1. 易于手工焊接和维修
   DIP封装的引脚较长，适合手工焊接和插件安装，维修时可以方便地拆卸和更换元件。

2. 成本较低
   DIP封装的设备和工艺相对简单，成本较低，适合小批量生产或原型开发。

3. 散热性能较好
   DIP封装的引脚较长，与PCB的接触面积较大，散热性能优于SMD封装，适合高功率应用。

DIP封装的缺点

1. 体积大、重量重
   DIP封装的尺寸较大，不适合高密度电路板设计，限制了产品的小型化和轻量化。

2. 自动化生产效率低
   DIP封装需要插件机或手工插件，生产效率较低，不适合大规模生产。

3. 抗震性能差
   DIP封装的引脚较长，容易受到振动影响，可能导致接触不良或元件脱落。

应用场景对比

• SMD封装：适合对尺寸、重量、高频性能要求较高的应用，如消费电子、汽车电子、工业自动化等。

• DIP封装：适合对成本、维修便利性要求较高的应用，如原型开发、小批量生产、教育实验等。

总结

• 选择SMD封装：如果需要小型化、轻量化、高频性能或大规模生产，SMD封装是更好的选择。

• 选择DIP封装：如果需要低成本、易维修或小批量生产，DIP封装更为合适。
