如何用霍尔元件来测量微小的位移?

利用霍尔元件测量微小位移，可通过构造梯度磁场使输出电压与位移呈线性关系，结合差分电路和抗干扰设计实现高精度测量。以下是具体原理与实现方式：

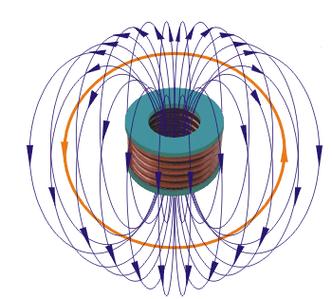

一、核心原理：霍尔效应与梯度磁场

1. 霍尔效应基础
   当电流通过置于磁场中的导体或半导体时，载流子（如电子）受洛伦兹力偏转，在垂直于电流和磁场的方向产生电势差（霍尔电压 VH），其公式为：

VH=nedIB

其中 I 为电流，B 为磁感应强度，n 为载流子浓度，d 为材料厚度。
关键点：若 I 恒定，VH 与 B 成正比。

2. 梯度磁场设计

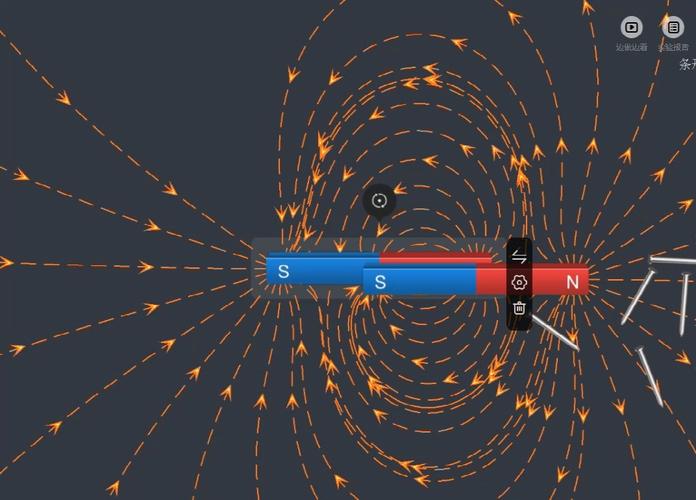

• 将两块同极性（如N极）相对的永磁体放置，中间形成非均匀磁场，磁感应强度 B 随位移 z 线性变化（如 B=kz，k 为梯度系数）。

• 当霍尔元件沿 z 轴移动时，B 变化导致 VH 同步变化，且 VH∝z，从而实现电压-位移的线性转换。

二、实验装置与实现

1. 双霍尔元件差分结构

• 优势：采用两个霍尔元件反向放置，输出电压为两者差值（Vout=VH1−VH2），可消除环境干扰（如温度漂移），使信号更稳定。

• 案例：华南师范大学实验中，双霍尔元件在 ±1mm 范围内位移分辨率达 0.5μm，精度优于 1μm。

• 磁场系统优化

• 磁极配置：选用高磁能积的钕铁硼磁铁，两磁铁间距约 10mm，中间区域磁场梯度可达 800Gs/mm 以上。

• 抗干扰设计：用有机玻璃制作磁屏蔽罩，减少外部铁磁物质干扰；采用低通滤波电路滤除高频噪声。

• 信号处理电路

• 差分放大：将双霍尔元件输出电压差值放大，提高信噪比。

• 模数转换：通过ADC将模拟电压转换为数字信号，由单片机处理并显示位移值。

• 校准：移动霍尔元件至不同位置，记录 Vout 与位移 z 的对应关系，生成标定曲线。

三、性能优势与应用场景

1. 核心优势

• 高精度：微米级分辨率，适用于纳米级振动测量。

• 非接触式：无机械摩擦，寿命长，适合高速动态测量。

• 结构简单：成本低，易于集成到现有系统中。

• 典型应用

• 机械振动监测：测量发动机叶片、桥梁结构的微小振动幅值。

• 精密加工：监控数控机床刀具位移，实现亚微米级加工精度。

• 生物医学：测量细胞膜电位变化或微流体通道内粒子位移。

四、实验数据与验证

• 线性范围：单霍尔元件在 ±2mm 内线性度良好，双霍尔元件优化后线性范围缩小至 ±1mm，但分辨率提升。

• 误差分析：主要误差来源为磁场非线性（可通过分段标定补偿）和温度漂移（采用恒温控制或温度补偿算法）。

• 对比实验：与阿贝比较仪测量结果对比，误差在 ±1μm 以内，验证了方法可靠性。
