霍尔元件是如何实现电动车调速的？

霍尔元件在电动车调速系统中通过‌磁场感应与电信号转换‌实现精确调速，其核心原理是利用霍尔效应将转把的机械旋转转化为可调节的电压信号，进而控制电机转速。以下是具体实现过程：

‌1. 霍尔元件的工作原理‌

霍尔元件是一种基于‌霍尔效应‌的磁传感器，当电流通过半导体材料时，若施加垂直于电流方向的磁场，会在材料两侧产生与磁场强度成正比的‌霍尔电压‌。电动车调速系统中使用的霍尔元件为‌线性霍尔传感器‌，其输出电压随磁场强度线性变化，范围通常为‌1.0V至4.2V‌（对应5V供电）。‌

2. 调速系统的组成与工作流程‌

电动车调速系统主要由‌转把、霍尔元件、控制器和电机‌组成，具体工作流程如下：

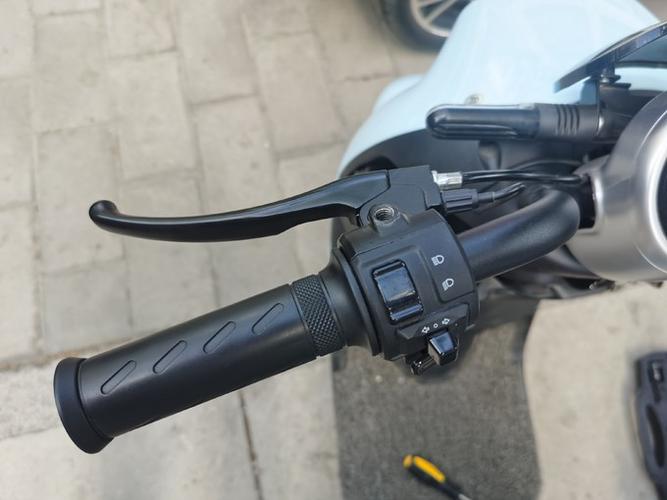

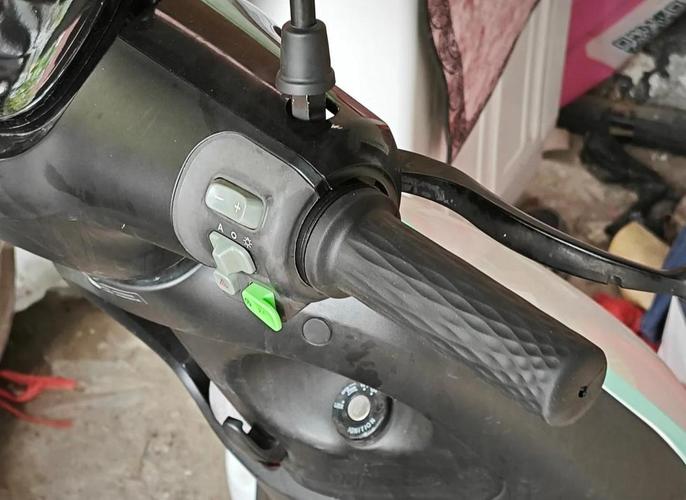

• ‌转把旋转‌：骑行者转动调速转把，带动内部磁钢旋转，改变磁场强度。

• ‌霍尔元件感应‌：霍尔元件检测磁场变化，输出与磁场强度成正比的电压信号（如1.0V至4.2V）。

• ‌信号传输‌：电压信号通过三线制接口（红：+5V供电；黑：地线；绿/黄：信号输出）传输至控制器。

• ‌控制器调节‌：控制器根据接收到的电压信号，通过PWM（脉宽调制）技术调节电机功率输出，实现调速。

‌3. 关键技术参数与实现细节‌

• ‌线性霍尔传感器的特性‌：

• 输出电压范围：1.0V至4.2V（对应转把最小至最大旋转角度）。

• 分辨率：可达0.01V级，确保调速的平滑性和精确性。

• 温度适应性：支持-40℃至150℃宽温工作，IP67防护等级，抗电磁干扰能力强。

• ‌调速逻辑‌：

• 旋转转把时，磁钢与霍尔元件的相对位置变化导致磁场强度线性变化，霍尔元件输出连续变化的电压信号。

• 控制器将电压信号解析为调速指令，通过调节功率管的通断比例控制电机转速。

• 例如，转把旋转至最大角度时，霍尔元件输出接近4.2V的电压信号，控制器驱动电机以最高功率运行。

‌4. 调速系统的优势‌

• ‌高精度控制‌：线性霍尔元件可实现0.01V级信号分辨率，消除机械触点磨损导致的调速顿挫感。

• ‌长寿命设计‌：无物理接触结构，理论寿命可达2000万次操作，远超传统电位器方案。

• ‌环境适应性‌：支持宽温工作范围和IP67防护等级，抗电磁干扰能力强，适用于复杂环境。

‌5. 实际应用中的调整与优化‌

• ‌正/反把切换‌：通过调整磁铁方向，可实现正向（1.0V至4.2V）与反向（4.2V至1.0V）信号输出的转换。

• ‌限速设置‌：在磁铁区域加装限位片，限制转把最大旋转角度，实现车速上限控制。

• ‌兼容性设计‌：霍尔调速转把提供长线（1200mm）和短线（450mm）两种规格，适配不同车型和控制器。
