电机驱动方案有哪些种类

电机驱动方案的选择需综合考虑电机类型、性能需求、成本、体积、控制复杂度等因素。以下是常见的电机驱动方案分类及详细说明，涵盖不同应用场景的解决方案：

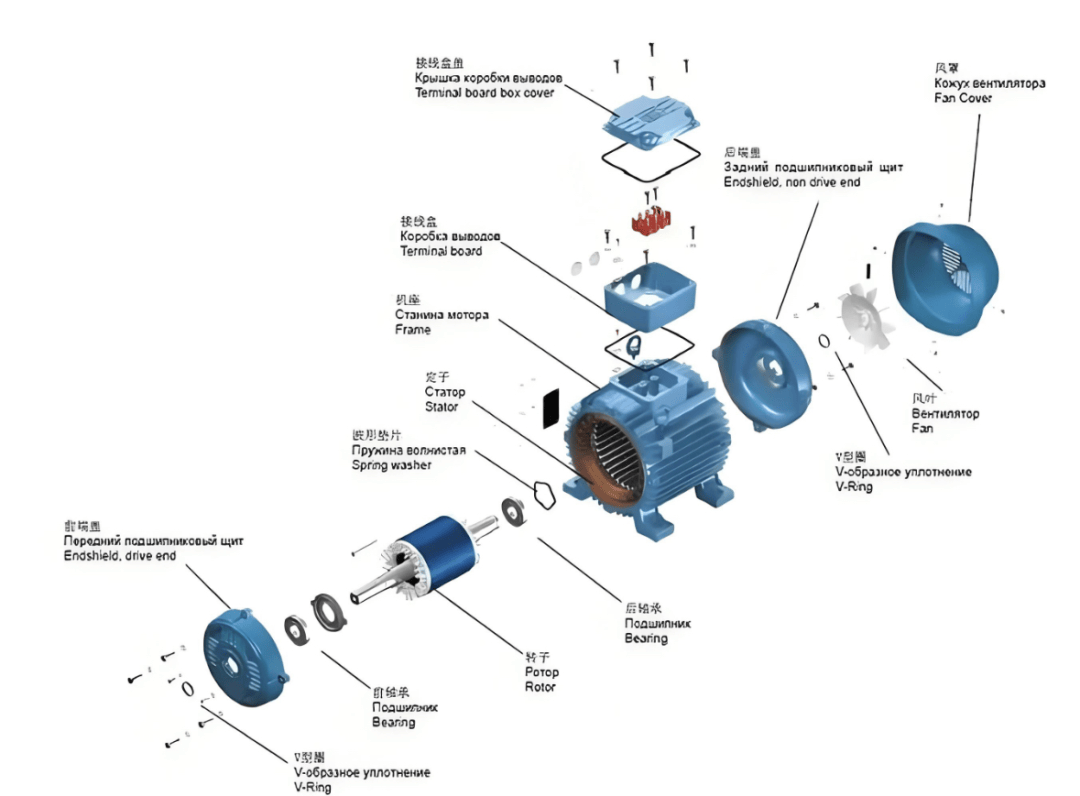

一、按电机类型分类

1. 直流电机（DC Motor）驱动方案

适用场景：低成本、简单调速需求，如玩具、风扇、小型泵等。
常见方案：

• H桥驱动电路：

• 原理：通过4个开关管（MOSFET或晶体管）组成H桥，实现电机正反转和调速。

• 控制方式：PWM调速（改变占空比调节电压）。

• 芯片示例：L298N（双H桥）、TB6612FNG（高效率H桥）。

• 优点：成本低，控制简单。

• 缺点：需额外保护电路（如续流二极管），效率较低。

• 专用驱动芯片：

• 示例：DRV8833（双路直流电机驱动）、A4950（带电流检测的H桥）。

• 优点：集成保护功能（过流、过温、欠压），简化设计。

• 缺点：灵活性较低，功率受限。

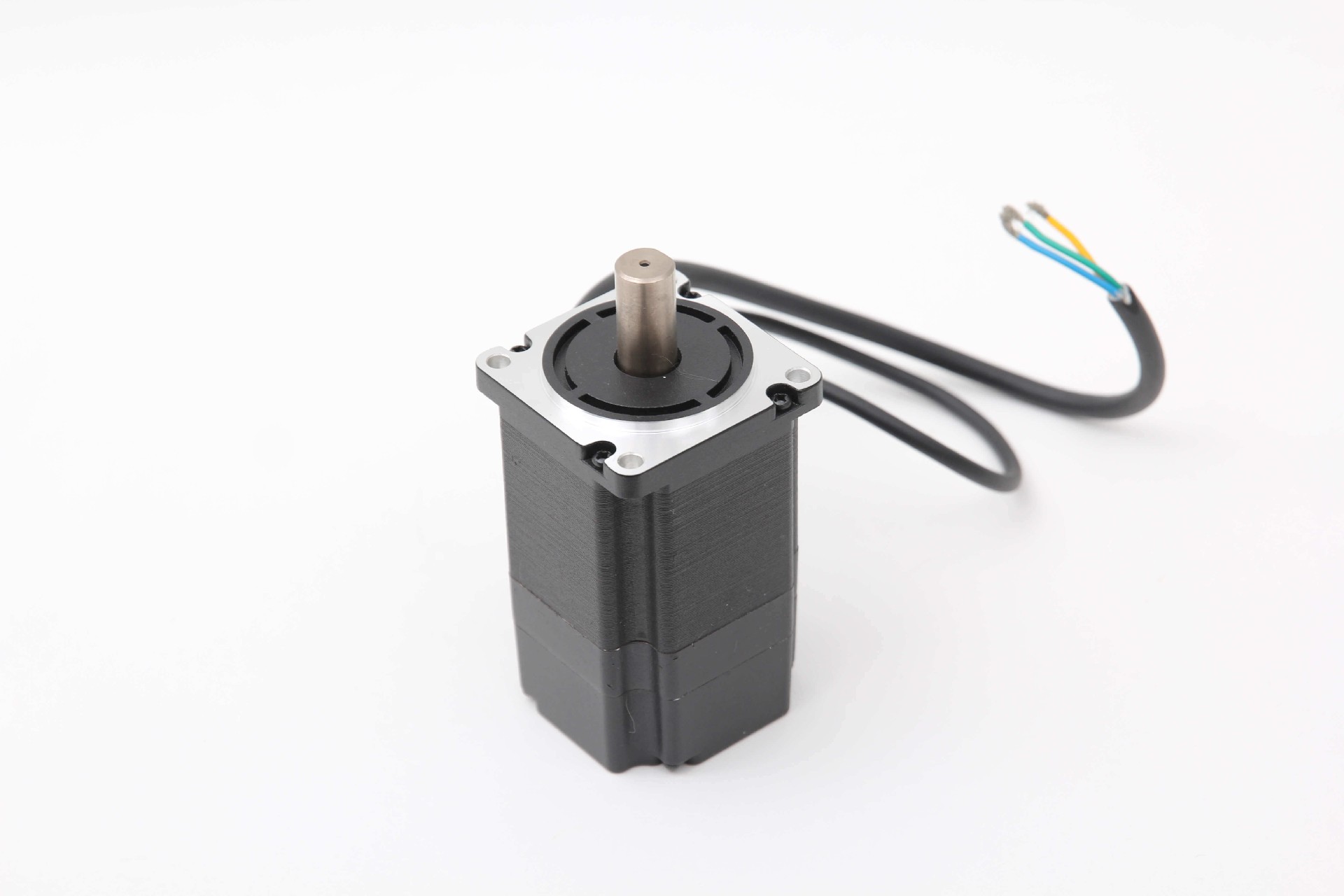

2. 无刷直流电机（BLDC）驱动方案

适用场景：高效率、长寿命需求，如无人机、电动车、家电（空调压缩机）。
常见方案：

• 方波驱动（六步换相）：

• 原理：通过霍尔元件或无传感器算法检测转子位置，按固定顺序切换三相绕组电流。

• 控制方式：PWM调速 + 六步换相逻辑。

• 芯片示例：DRV8323（无传感器BLDC驱动）、MC33035（带霍尔接口的BLDC控制器）。

• 优点：实现简单，成本较低。

• 缺点：转矩脉动大，噪音较高。

• 正弦波驱动（FOC）：

• 原理：通过磁场定向控制（FOC）算法，将三相电流转换为正弦波，实现平滑旋转。

• 控制方式：需实时检测转子位置（霍尔/编码器/无传感器）和电流反馈。

• 芯片示例：STM32F4系列（集成FOC库）、TI的InstasPIN-FOC系列。

• 优点：转矩平滑，噪音低，效率高。

• 缺点：算法复杂，开发周期长。

• 无传感器控制方案：

• 原理：通过反电动势、滑模观测器等算法估算转子位置，替代霍尔元件。

• 芯片示例：A4964（集成无传感器FOC）、L6230（支持无传感器六步换相）。

• 优点：减少传感器成本，提高可靠性。

• 缺点：低速性能受限，需精细调参。

3. 步进电机驱动方案

适用场景：精准定位需求，如3D打印机、CNC机床、摄像头云台。
常见方案：

• 恒压驱动：

• 原理：直接施加固定电压驱动步进电机，通过细分控制提高精度。

• 芯片示例：ULN2003（低功率步进驱动）、L297+L298（传统方案）。

• 优点：实现简单，成本低。

• 缺点：易丢步，噪音大。

• 恒流驱动（细分驱动）：

• 原理：通过PWM调节电流，实现步进电机的细分控制（如16细分、32细分）。

• 芯片示例：DRV8825（高细分步进驱动）、A4988（常见3D打印机驱动）。

• 优点：运行平稳，减少丢步，分辨率高。

• 缺点：需外接电源和散热设计。

• 闭环控制方案：

• 原理：通过编码器反馈位置信息，实现闭环控制，提高精度。

• 芯片示例：TMC5160（集成闭环控制的步进驱动）。

• 优点：消除丢步，动态响应快。

• 缺点：成本较高，需额外编码器。

4. 伺服电机驱动方案

适用场景：高精度、高动态响应需求，如工业机器人、数控机床。
常见方案：

• 专用伺服驱动器：

• 原理：集成电流环、速度环、位置环三闭环控制，支持编码器反馈。

• 示例：松下MINAS系列、三菱MR-JE系列。

• 优点：性能稳定，功能丰富（如振动抑制、自动调谐）。

• 缺点：成本高，需专业调试。

• 通用运动控制器 + 功率驱动：

• 原理：通过运动控制器（如DSP、FPGA）生成PWM信号，驱动功率模块（如IGBT、MOSFET）。

• 示例：STM32H7 + IRAMS系列功率模块。

• 优点：灵活性高，可定制化开发。

• 缺点：开发周期长，需深厚电机控制经验。

二、按控制方式分类

1. 开环控制方案

原理：不检测电机实际状态（如位置、速度），仅按预设信号驱动。
适用场景：成本敏感、对精度要求不高的应用（如玩具电机、简单风扇）。
示例：H桥驱动直流电机、恒压驱动步进电机。
缺点：易丢步、效率低、动态响应差。

2. 闭环控制方案

原理：通过传感器（如编码器、霍尔元件）反馈电机状态，实现精准控制。
适用场景：高精度、高可靠性需求（如工业机器人、电动车）。
常见闭环类型：

• 电流环：控制电机电流，实现转矩控制。

• 速度环：通过编码器反馈调节速度。

• 位置环：通过编码器或霍尔元件实现精准定位。
  示例：FOC控制BLDC、伺服电机三闭环控制。

三、按集成度分类

1. 分立元件方案

原理：使用独立功率器件（如MOSFET、IGBT）和驱动芯片（如光耦、栅极驱动器）搭建驱动电路。
适用场景：大功率、高定制化需求（如电动车控制器、工业变频器）。
优点：灵活性高，功率范围大。
缺点：设计复杂，体积大，开发周期长。

2. 集成驱动芯片方案

原理：将功率器件、驱动电路、保护功能集成到单一芯片中。
适用场景：中小功率、快速开发需求（如无人机电机、家电）。
示例：DRV8323（BLDC驱动）、TB6612FNG（直流电机驱动）。
优点：体积小，成本低，开发简单。
缺点：功率受限，灵活性较低。

四、新兴驱动技术

1. 智能驱动芯片（AIoT集成）

原理：集成电机控制算法、通信接口（如Wi-Fi、蓝牙）和AI功能（如自适应调参）。
示例：TI的MM32SPIN系列（支持FOC+无线通信）。
适用场景：智能家居、物联网设备。

2. 氮化镓（GaN）驱动方案

原理：利用GaN器件的高开关频率、低损耗特性，实现高效、小型化驱动。
示例：EPC的GaN功率模块用于无人机电机驱动。
优点：效率高，体积小，散热要求低。
缺点：成本较高，技术成熟度待提升。

五、方案选型建议

1. 低成本、简单控制：选择H桥驱动直流电机或分立元件BLDC六步换相。

2. 高效率、低噪音：优先FOC控制BLDC或伺服电机。

3. 精准定位：选择闭环步进电机或伺服电机。

4. 快速开发：选用集成驱动芯片（如DRV8833、A4988）。

5. 大功率、高可靠性：采用分立元件方案或专用伺服驱动器。
