PCB设计中过孔为什么要错开焊盘位置?

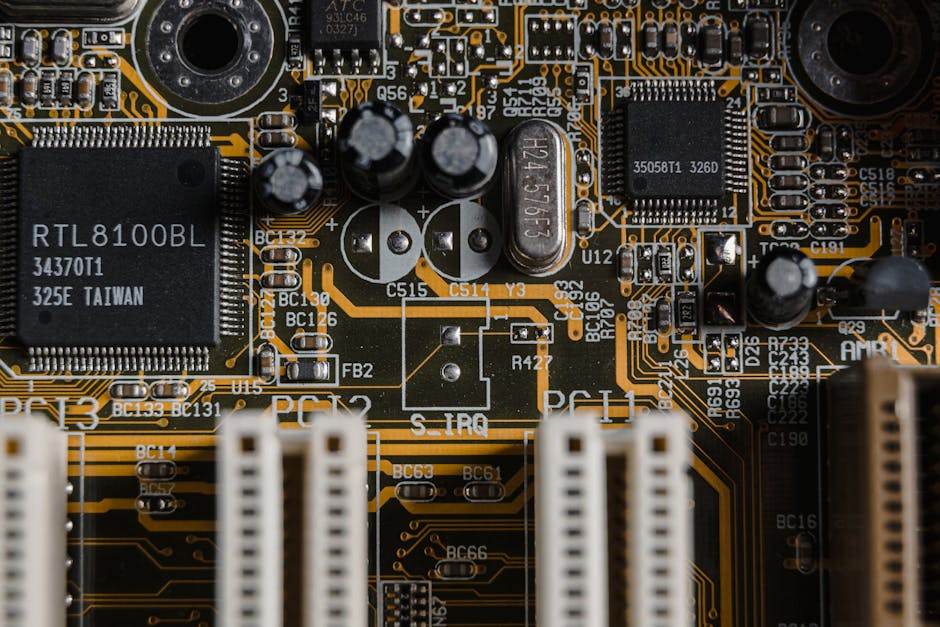

在PCB设计中，过孔（Via）错开焊盘位置（即避免过孔直接放置在焊盘上）是出于电气性能、工艺可靠性及信号完整性的综合考量，具体原因如下：

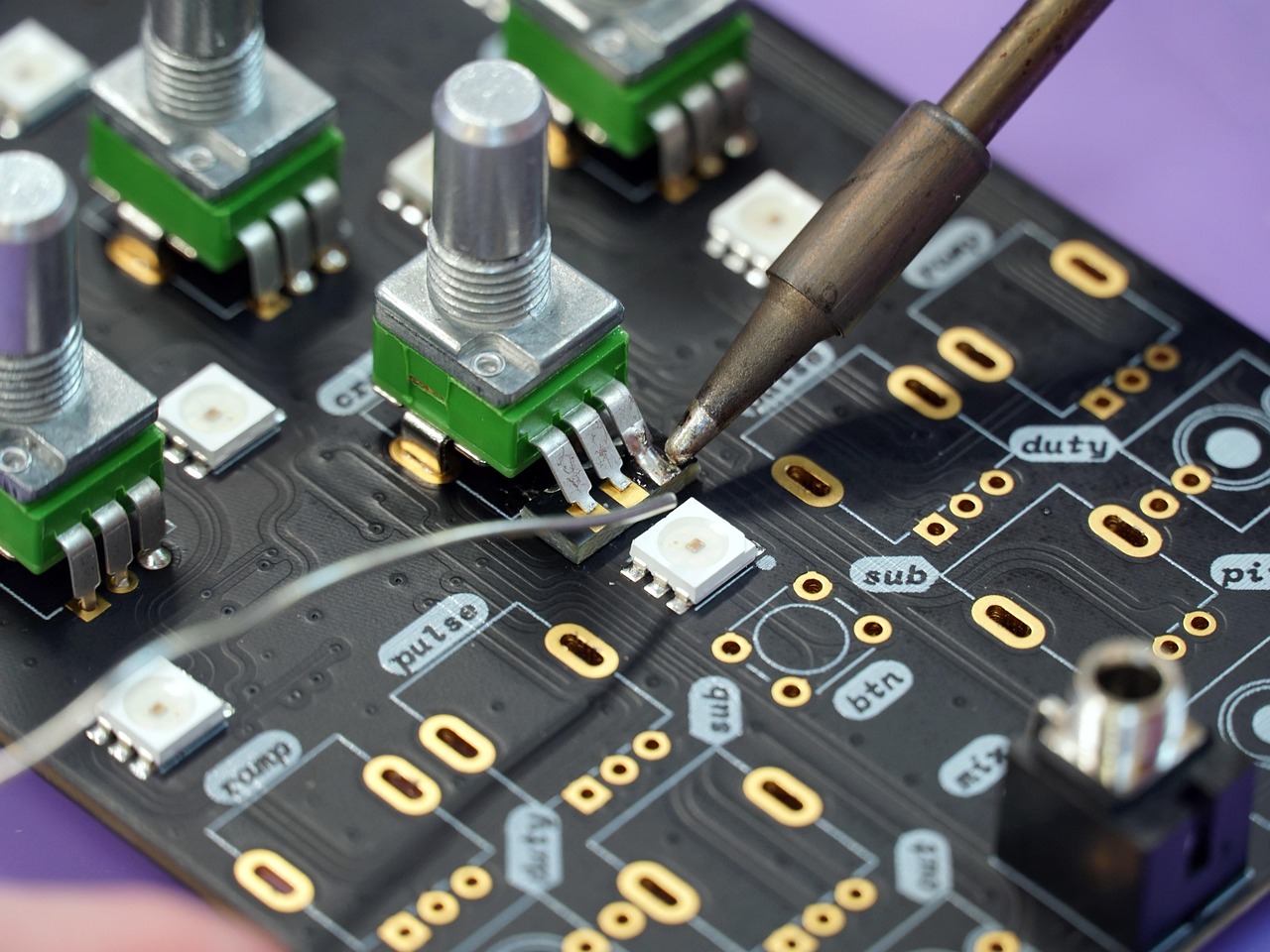

1. 防止焊料流失，确保焊接质量

• 焊盘作用：焊盘是元件引脚与PCB铜箔连接的物理和电气接口，焊接时需要足够的焊料形成可靠的机械和电气连接。

• 过孔影响：若过孔直接位于焊盘上，焊接时熔融的焊料可能通过过孔的孔壁或孔内镀层流失到PCB另一侧（如内层或背面），导致焊盘焊料不足，出现虚焊、冷焊或焊接强度下降等问题。

• 解决方案：错开过孔位置，确保焊盘区域完整，焊料能充分填充并形成可靠的焊点。

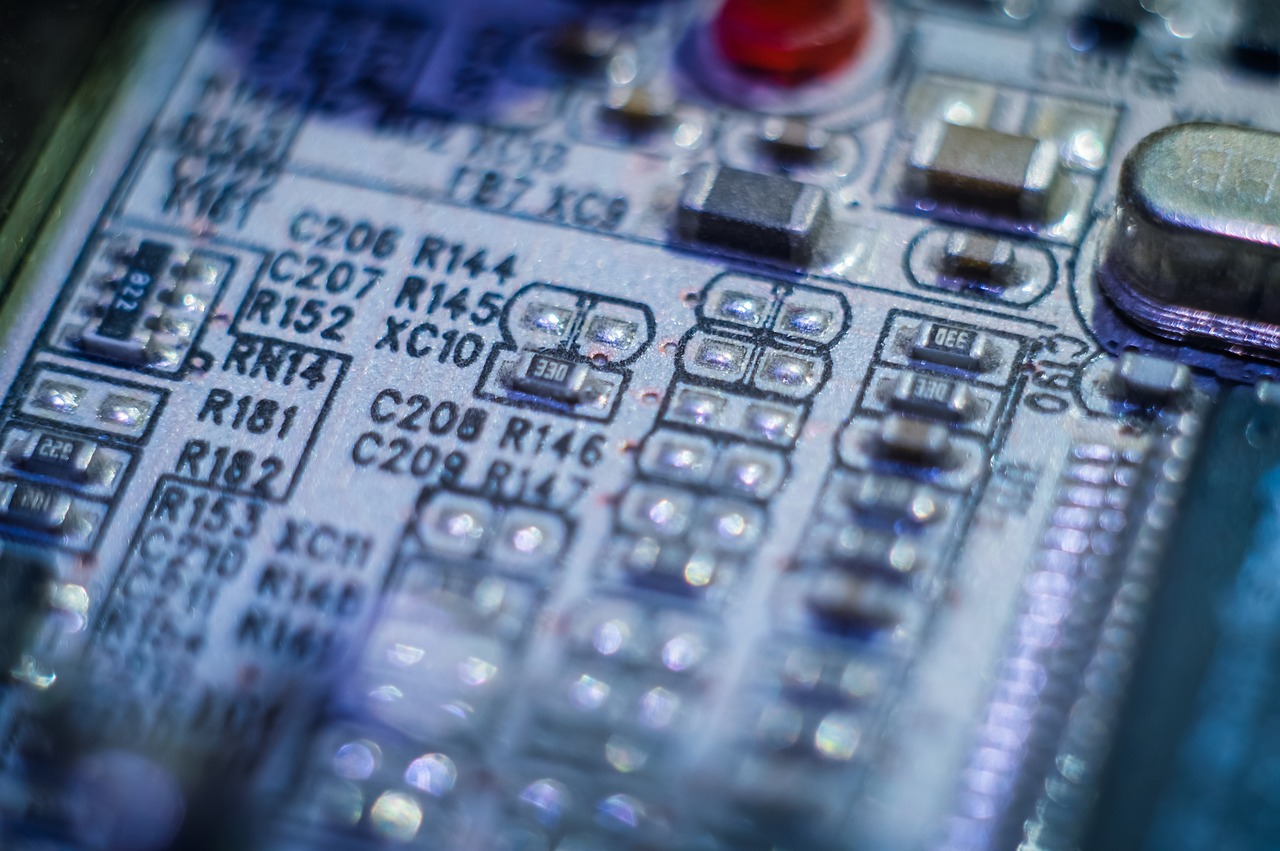

2. 避免信号干扰，提升信号完整性

• 高速信号敏感：对于高频信号（如高速数字信号、射频信号），焊盘上的过孔可能引入额外的寄生电容和电感，导致信号反射、串扰或衰减。

• 阻抗控制：在差分对或阻抗控制线路中，过孔的对称性和位置偏差会破坏阻抗匹配，引发信号失真。

• 解决方案：将过孔移至焊盘外，并通过优化布线（如缩短残根、使用背钻技术）减少寄生效应。

3. 降低制造成本，提高良品率

• 钻孔工艺限制：若过孔位于焊盘上，钻孔时可能因钻头偏移或抖动导致焊盘损伤，增加报废风险。

• 塞孔需求：某些设计需对过孔进行塞孔处理（如防止焊料流入内层），若过孔在焊盘上，塞孔工艺可能影响焊接可靠性。

• 解决方案：错开过孔位置可简化制造流程，降低不良率。

4. 优化热管理，避免局部过热

• 散热问题：大功率元件的焊盘需良好散热，若过孔位于焊盘上，可能形成热通道，导致局部温度过高，影响元件寿命或引发焊接问题。

• 解决方案：通过热过孔（Thermal Via）设计，将过孔集中布置在焊盘外特定区域，既满足散热需求又避免干扰焊接。

5. 符合设计规范与可制造性要求

• IPC标准：IPC-2221等标准明确建议避免过孔与焊盘重叠，以确保焊接可靠性和信号完整性。

• DFM（可制造性设计）：错开过孔位置是DFM的重要原则之一，能减少生产中的变量，提高产品一致性。

实际应用中的注意事项

• 例外情况：在BGA等高密度封装中，可能需使用“Via-in-Pad”（盘中孔）技术，但需通过塞孔、电镀填平等特殊工艺处理，确保焊接可靠性。

• 布局优化：通过合理规划层叠结构和布线，将过孔集中在元件间的空闲区域，减少对关键信号的影响。

总结

过孔错开焊盘位置是PCB设计中平衡性能、可靠性与制造成本的关键措施。通过避免焊料流失、减少信号干扰、优化工艺流程，可显著提升产品质量和生产效率。设计时应结合具体需求（如信号频率、元件类型、制造工艺）灵活应用这一原则。
